DESCRIPCIÓN DEL PRODUCTO

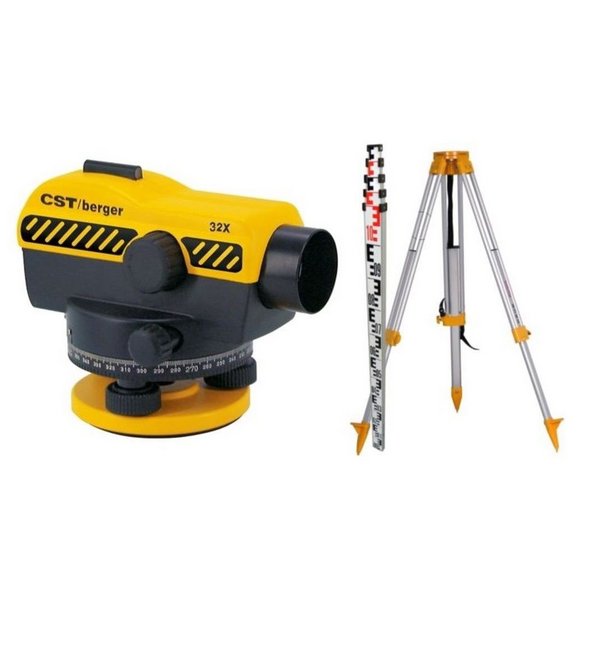

Nivel Autómatico CST/Berger SAL 32ND

Grandes características

▶ Péndulo compensador suspendido de amortiguación magnética provee gran estabilidad y precisión
▶ El bloqueo del compensador protege el instrumento durante el transporte; el bloqueo se puede también utilizar para comprobar el funcionamiento del compensador
▶ Gran apertura efectiva y distancia de enfoque mínima de 0,3 m
▶ Punto de mira puesto sobre el telescopio
▶ Círculo horizontal exterior visible
▶ Visor del nivel esferico
▶ Tornillos de nivelación protegidos contra agua y polvo
▶ Resistente al agua y al polvo
▶ Tornillos de movimiento fino situados a ambos lados con rotación frenada por fricción, rotación horizontal sinfín

Aplicaciones

▶ Terrazas
▶ Jardinería y paisajismo
▶ Construcción de casas
▶ Construcción de cimientos
▶ Obras
▶ Excavaciones

CARACTERÍSTICAS

• Enfoque del anteojo
  1. Apuntar el anteojo a una zona clara o sujetando un papel blanco enfrente del objetivo, y mover el ocular hasta que el retículo esté bien enfocado.
  2. Enfocar el telescopio localizando un objeto, por ej. una mira con la ayuda del punto de mira. Mirando a traves del ocular, utilizar el enfoque del objetivo para enfocar la mira. Centrar el hilo vertical dentro del objeto, utilizando uno de los tornillos de movimiento horizontal.
• Medición de alturas
  Tomar la lectura de la mira en el punto donde el hilo horizontal la atraviesa. Por ejemplo, en la Figura la medición de la altura es 1,195 m. Medición de distancia Tomar la lectura de la mira donde los hilos del retículo de cuña la atraviesan. Por ejemplo, en la Figura esas mediciones son 1,352 m y 1,038 m. La constante estadimétrica es 1:100; por consiguiente la distancia entre la mira y el instrumento es (1,352 – 1,038) x 100 = 31,41 m.
• Medición de ángulos
  Como indicado en la Figura apuntar al objetivo “A” y girar el círculo horizontal hasta que la referencia se encuentre en el punto 0. Luego apuntar al objetivo “B”; la referencia del círculo horizontal indicará el ángulo que se ha creado entre A y B.

ESPECIFICACIONES

• Unidad de medida GRADOS
• Aumento 32 x
• Precisión de nivelación 0,05 MM/M
• Alcance hasta 122 m
• Precisión angular 1°
• Precisión de estabilización del compensador ± 0,3 °
• Apertura del objetivo 40 mm
• Longitud 220 mm
• Anchura 70 mm
• Altura 150 mm
• Peso, aprox. 1,9 kg
